優質鋼絲繩電動葫蘆對卷筒的要求
優質鋼絲繩電動葫蘆對卷筒的要求
編輯:北京凌鷹起重 瀏覽:7068 時間:2017-08-18

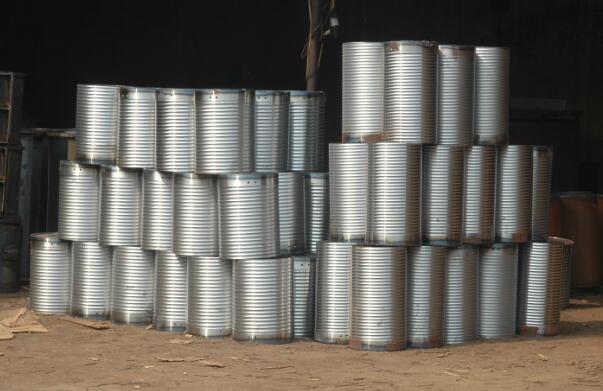

卷筒是用來卷繞電動葫蘆鋼絲繩的部件，分長軸卷筒和短軸卷筒。按軸是否旋轉，分為轉軸式和定軸式；按表面是否有槽，分為光面卷筒和有槽卷筒；按繞繩層數9分為單層繞和多層繞。單層繞多用在橋架型起重機；多層繞多用在起升高度大或結構尺寸受限制的地方，如汽車起重機
那么優質的鋼絲繩電動葫蘆對卷筒有哪些要求？
1、當吊鉤處于上極限位置時，應保證鋼絲繩全部在繩槽中，當吊鉤處于下極限位置時，鋼絲繩尾端留在卷筒上的圈數為2—3圈，即安全圈，以避免載荷直接作用于鋼絲繩尾端的固定裝置上。根據計算，采用安全圈的繩尾拉力僅為鋼絲繩大拉力的13．4％；如留1．5圈，繩尾拉力則為鋼絲繩大拉力的40％，且作用在鋼絲繩尾端的固定裝置上。一旦鋼絲繩固定裝置松動，就會造成重物墜落事故。
所以吊鉤降到低處時，鋼絲繩必須在卷筒上留有一定的圈數，留有的圈數不得少于2圈；水利、電力建設用起重機不得少于2.5圈；塔式起重機、流動式起重機、橋式抓斗卸船機、施工升降機和龍門架及井架物料提升機不得少于3圈；岸邊集裝箱起重機不得少于5圈。
2、鑄鐵卷筒壁厚6一d>12mm；鑄鋼卷筒壁厚6>15ram。
3、鋼絲繩尾端在卷筒上的固定裝置，應有防松或自緊的性能。
4、每個繩端至少用兩塊壓板固定(電動葫蘆、水利、電力建設用起重機不少于3塊)。
5、卷筒上鋼絲繩尾端采用楔塊固定時，楔塊與楔套的錐度應一致，以使被夾持的鋼絲繩受力一致。
6、卷筒直徑與鋼絲繩直徑的比值h，不應小于表2-1中的數值。
7、卷筒凸緣應比外層鋼絲繩或鏈條高出2～2.5倍的鋼絲繩直徑或鏈條的寬度。
8、卷筒宜有螺旋槽。以增大鋼線繩與卷筒之間的接觸面
積，減輕鋼絲間的接觸應力和摩擦力。
9、鋼絲繩在卷筒上纏繞時不允許跳槽，不準堆積卷繞，必須按順序整齊排列。

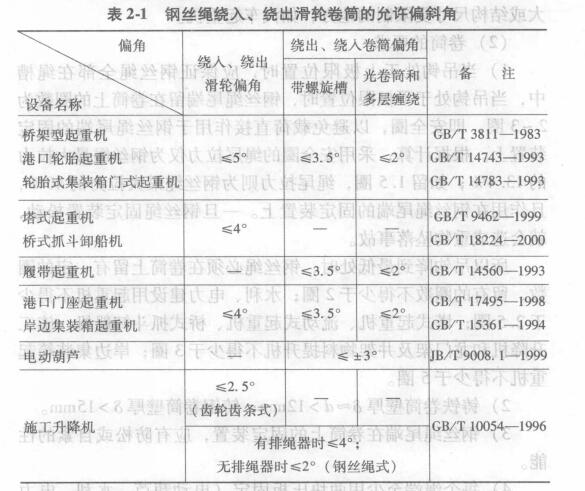

10、鋼絲繩的允許偏斜角，見表2-1。
