鋼絲繩電動葫蘆各部件的選用標準
鋼絲繩電動葫蘆各部件的選用標準
編輯:北京凌鷹起重 瀏覽:5684 時間:2018-09-30
鋼絲繩電動葫蘆常用的配件有吊鉤、鋼絲繩、卷筒、滑輪、制動器、安全裝置等等，各個配件在選用的時候都是有一定的標準，下面我們來做一一的介紹：
鋼絲繩電動葫蘆常用的配件有吊鉤、鋼絲繩、卷筒、滑輪、制動器、安全裝置等等，各個配件在選用的時候都是有一定的標準，下面我們來做一一的介紹：
1、吊鉤：不得采用鑄造的吊鉤，吊鉤應設有防止吊重意外脫鉤的鉤口閉鎖裝置。

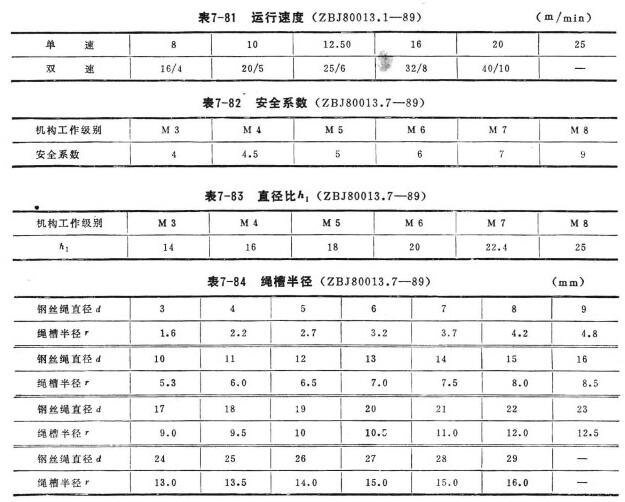

2、鋼絲繩:電動葫蘆用鋼絲繩應優選采用線接觸式鋼絲繩，其結構型型式應符合GB1102-79中的繩18x7、繩6w（36）和繩6x37，其標稱抗拉強度不低于1520N/mm2。鋼絲繩的安全系數應不小于表7-82中的數值。鋼絲繩在卷筒上應按順序整齊排列。由多根鋼絲繩支承載荷時，應設有使各根鋼絲繩受力均衡的滑輪裝置。當吊鉤處于工作位置最低點時，鋼絲繩在卷筒上的安全圈必須不少于2圈(固定繩尾的圈數除外)。用于吊運熔化金屬的電動葫蘆，對鋼絲繩應采取有效的防輻射熱隔板等措施。
3、卷筒：卷簡上鋼絲繩尾端的固定裝置應有防松或自緊的性能。固定裝置在設計時應考慮在計及安全圈的摩擦作用情況下，能承受2．5倍的鋼絲繩額定拉力．鋼絲繩與卷筒面之間的摩擦系數P=0.1。卷筒直徑與鋼絲繩直徑d的比值hl應不
小于表7-83的數值。卷筒繩槽半徑r的最小值(r=0．525應符合表7-84的規定。
4、滑輪：滑輪直徑與鋼絲繩直徑的比值h2應不小于表7-85的規定。平衡滑輪直徑與鋼絲繩直徑的比值應不小于0.6h2。滑輪組應有防止鋼絲繩跳出繩槽的裝置。滑輪不得有毛刺、缺損等。
5、起升機構的制動器
電動葫蘆必須有常閉式制動器制動器在額定載荷下的安全系數應不小于2。
制動器應有補償磨損的調整機構。
制動器應有符合相應工作級別的熱容量。
采用錐形制動器時，錐形制動環必須在制動狀態下全部包容(或被包容)在制動輪上，其尾端不允許鼴出在制動輪外(見圖7—80)。
電動葫蘆使用在特別重要的場所時，應裝設第二制動器。
6)安全裝置
電動葫蘆應設有上升極限位置限位器，且能保證當吊鉤起升到極限位置時自動切斷起升電路。電動葫蘆應設有超載限制器和下降極限位置限位器；限位器應具有錯相保護的功能。電動葫蘆起升電機應設有過熱保護裝置。單層纏繞鋼絲繩的電動葫蘆必須設有導繩器。
